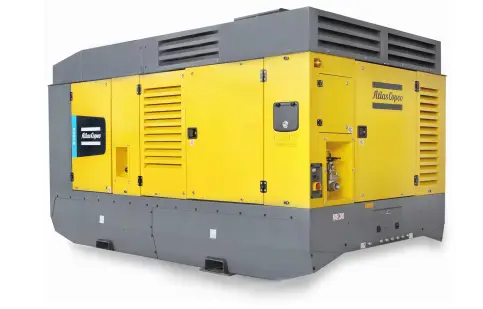

Diesel bidezko aire-konpresore mugikorra

Produktu Erreferentzia

Hornikuntza-esparru estandarra

Atlas Copco X1300, Y1300 eta XRS 1500-20 isilduak dira, bi etapako, olioz injektatutako torloju-konpresoreak, likido hoztutako sei zilindroko Cummins diesel motorrak elikatzen direnak.

Unitatea eraginkortasun handiko bi konpresore elementuz osatuta dago, diesel motorra, hoztea, airea/olioa bereiztea eta kontrol-sistemak - guztiak soinu hezetutako potentzia estalitako altzairuzko itxitura baten barruan daude.

Arreta berezia eman zaio produktuaren kalitate orokorrari, erabilerraztasunari, zerbitzuaren erraztasunari eta funtzionamendu ekonomikoari, jabetza-kostu onena ziurtatzeko.

Eskuragarri dauden ereduak

Ezaugarriak

• DrillAir™

• Oiltronix™ V2

• %3ko erregaiaren aurrezpena gehigarria

• Olioa bereizteko ontziaren kontzeptu berria

• XPR

• Fluxuaren bultzada dinamikoa

Onurak

• Zulaketa-abiadura %30 handitzea eta aplikazio-eskaintza zabala estaltzen du konpresore bakarrarekin

• Sistemaren fidagarritasun handia, konpresoreen olio-sisteman ura sortzea saihestuz eta elementuen iraupena luzatzea

• Eskuzko erregulazio-balbulak edo presioa erregulatzeko lineak ez ditu haiei lotutako izozte-arazoak kentzen

• Aurreztu ordu bat OSE aldatzeko

• Eskaintza zabala aplikazio gehiago estaltzeko

• Eskain ezazu % 10 emari gehiago hustutzerakoan eta zurtoina birziklatzean

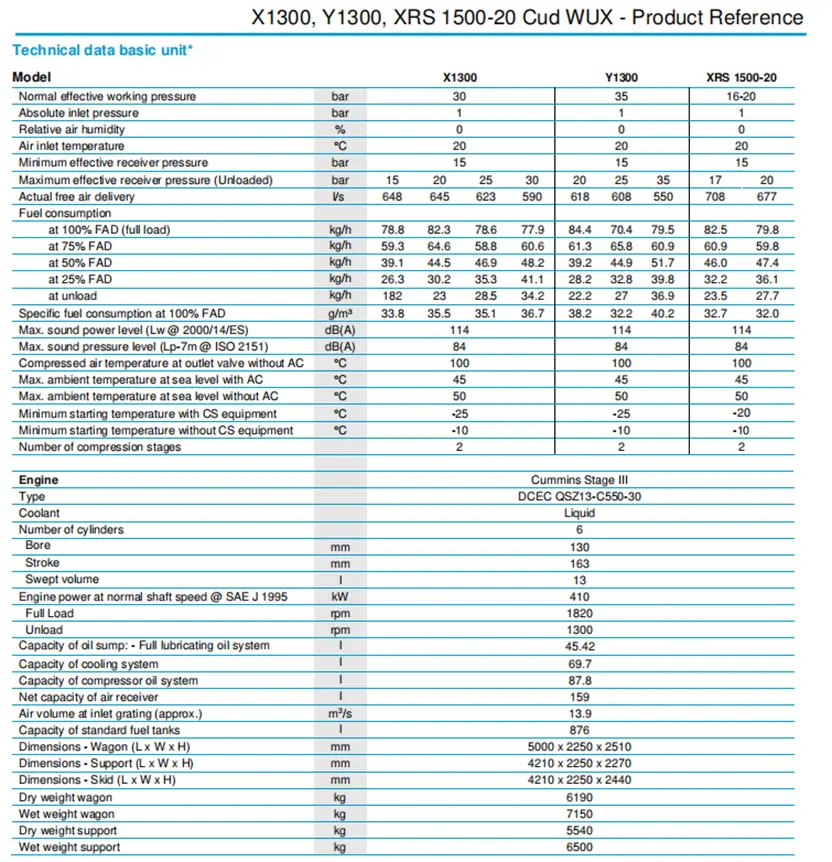

Parametro Teknikoak

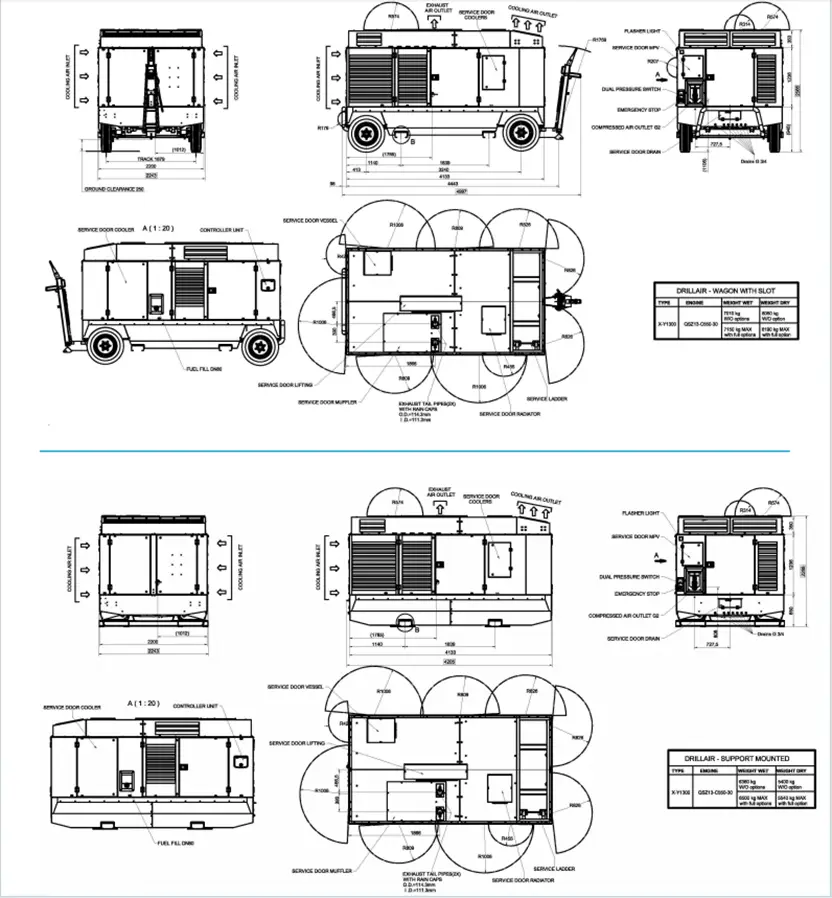

Zehaztapenak eta neurriak

Oinarrizko Datuak

Konpresore Elementua

Konpresore baten kalitatea erabilitako konpresore elementuaren fidagarritasunaren, eraginkortasunaren eta iraunkortasunaren arabera neur daiteke. Konpresoreen elementuen diseinuan hamarkadetako esperientziaren bidez, emaitza merkatuan dauden konpresore eraginkor eta fidagarrienak ekoiztea da.

Aire/olio bereizlea

Airea eta olioa bereiztea olio-bereizgailu zentrifugo baten bidez lortzen da iragazki-elementu batekin konbinatuta.

Lan-presio maximo handiagoa izateko diseinatua, bereizleak presio altuko segurtasun-erliebe balbula zigilatua, gutxieneko presio balbula, putz-jaitsiera automatikoa eta presio-erregulatzailea ditu.

Hozte Sistema

Motorra likido-hozgailu eta intercooler batekin hornitzen da eta konpresoreak olio-hozgailu batekin. Hozte-sistema behar bezala diseinatuta dago etengabe funtzionatzeko giro-baldintzetan 50 °C-ra arteko tenperaturan, ate guztiak itxita daudelarik.

Konpresoreak erregulatzeko sistema

Diesel bidezko aire-konpresore mugikorra erregulatzeko sistemak aire-iragazkiak, aire-hartzailea/olio-bereizlea, konpresore elementua, sarrera-balbularen multzoa eta putz-jaitsiera-balbula ditu; guztiak erregulazio-sistema elektroniko batek kontrolatuta.

Erregulazio aldakorreko sistemak konpresorearen presioa eta emariaren kontrol osoa ematen du. Ontziaren presioa eta irteerako emaria kontrolatzen ditu airearen presioa eta airearen tenperatura hainbat puntutan neurtuz eta airearen sarrerako balbula, motorraren abiadura eta putzte-balbula kontrolatzen ditu neurtutako balioekin.

Erregai-kontsumo ekonomikoa pausorik gabeko abiadura erregulatzaile guztiz automatikoak bermatzen du, eta motorraren abiadura airearen eskarira egokitzen du.

Deskargako irteerak

Aire konprimitua 1 x G2-tik eskuragarri dago.

Motorra

Cummins Diesel Motorra

Diesel bidezko aire-konpresore mugikorra likidoz hoztutako sei zilindroko Cummins QSZ13-C550-30 diesel motor batek gidatzen du. Motorraren potentzia konpresore-elementuari transmititzen zaio akoplamendu astun baten bidez.

Sistema Elektrikoa

X1300, Y1300 eta XRS 1500-20 24 voltioko lur negatiboko sistema elektriko batekin hornituta daude.

Tresneria – XC4003

XC4003 kontrol-panela konpresorearen kapelaren aurrealdean dago.

Atlas Copco XC4003 kontrolagailu intuitiboa erraza da funtzionamendu guztiak eskura dituena. Kontrolagailuak motorraren ECU sistema eragilea eta hainbat parametroren segurtasun-abisu eta itzaltze batzuk ere kudeatzen ditu (behean zerrendatuta).

XC4003 kontrolagailuaren funtzionaltasuna:

• Pantaila nagusia

- Ontziaren presioa

- Erregai maila

- Martxaren Orduak

- RPM

- Aire fluxua CFM

• Ezarpen orokorrak

- DPF Geldiko birsorkuntza

- Motorren diagnostikoa

- Abiarazi/Kargatu/Gelditu automatikoki

- Hizkuntzak

- Neurri-unitateak

• Neurketak

- Erregai-kontsumoa

- Motorreko hozte-tenperatura

- Konpresorearen elementuaren tenperatura

- Ontziaren presioa

- Motor karga

- Motorreko olioaren presioa

- DPF kedarraren karga

- Erregaiaren tenperatura

- Bateriaren tentsioa

- Presio erregulatzailea

- Kargatu/Deskargatu orduak

- Arrakastatsuak / Arrakastarik gabeko hasierak

- Zerbitzuaren tenporizadoreak (2)

• Kontrol Operatiboak

- Aurrez ezarritako emaria edo funtzionamendu-presioa

• Zerbitzua

- Datuen joera

- Proiektuaren babeskopia

• Alarma

- Alarma aktiboak

- Gertaeren erregistroaren historia

- Alarmaren erregistroaren historia

Segurtasun-gailuak

Konpresoreak konpresorerako eta motorako segurtasun-gailuekin hornituta dago. Unitatea guztiz itzalita egongo da:

- Motorreko olioaren tenperatura handiegia igo da

- Motor-olioaren presio jaitsiera baxuegia

- Aire konprimituaren irteerako tenperatura zehaztutako tarte batetik kanpo doa.

- Erregai maila baxua

Abiarazle-motorra gehiegizko kargaren aurka babestuta dago gehiegizko aldi batez edo motorra martxan dagoenean.

Karrozeria

Diesel-ekin funtzionatzen duen aire-konpresore mugikorra estandar gisa entregatzen da, zink estalitako altzairuzko kailu batekin, hautsezko pinturaren akaberarekin, korrosioaren babes bikaina eskaintzen duena.

Ate zabalek osagai guztien zerbitzurako sarbidea eskaintzen dute.

Fabrikazio eta Ingurumen Arauak

X1300, Y1300 eta XRS 1500-20 ISO 9001 araudi zorrotzak jarraituz fabrikatzen dira eta guztiz inplementatutako Ingurumenaren arabera.

ISO 14001 baldintzak betetzen dituen Kudeaketa Sistema. Ingurumenean gutxieneko eragin negatiboa bermatzeko arreta jarri da.

Emandako dokumentazioa

Unitatea honako dokumentu eta ziurtagiri hauekin entregatzen da:

- Konpresorearen ordezko piezen zerrenda.

- Konpresorearen eta motorraren argibide-eskuliburua.

- Makinen probaren ziurtagiria.

- Ontziaren ziurtagiria.

Bermearen Estaldura

• Mesedez, ikusi produktuaren aurkezpenera bermearen informazioa lortzeko.

• Berme Hedatuaren Programak eskuragarri daude; mesedez jarri harremanetan tokiko salmenta-ordezkariarekin informazio gehiago lortzeko.

* Oharra: produktuen etengabeko hobekuntzak direla eta, zehaztapen teknikoak aldez aurretik jakinarazi gabe alda daitezke.
