Oliorik gabeko Torloju Aire Konpresorea

Oinarrizko Parametroak

Desplazamendua: 4,2-148,5 m³/min

Potentzia: 55-900kw

Industria Araua

Oliorik gabeko airea industria ugaritan erabiltzen da, non airearen kalitatea funtsezkoa den azken produktuetarako eta ekoizpen prozesuetarako, besteak beste, elikagaiak eta edariak, farmazia, petrokimika, erdieroale eta elektronika, medikuntza, automobilgintzako pintura eta ehungintza. Aplikazio zorrotz hauetan, olioaren kutsadura txikiak ere etenaldi garestiak edo produktuak kaltetu ditzake.

Oliorik gabeko Aire Teknologian aitzindaria

Azken 60 urteotan, Atlas Copco Oliorik gabeko Torloju Aire Konpresoreen teknologiaren ikerketan eta garapenean aritu da, eta oliorik gabeko aire konpresore eta haizegailu ugari jarri ditu martxan bezeroei aire garbia eskaintzeko. Etengabeko ikerketa eta garapenaren bidez, Atlas Copco-k berriro ere mugarri berri bat lortu du, KLASE 0 ziurtagiria arrakastaz lortzen duen lehen aire-konpresoreen fabrikatzailea bihurtuz.

Arriskuak ezabatzea

Bere bezeroen eskakizun zorrotzak betetzeko, Atlas Copco-k TÚV saiakuntza-erakunde entzutetsuari oliorik gabeko konpresoreak eta puzgailuak probatzeko enkargatu zion. TÚV-k proba-metodo zorrotzak erabili zituen, olio-forma posible guztiak tenperatura eta presio-tarte zabalean aztertuz, eta ez zuen olio arrastorik aurkitu irteerako aire-fluxuan.

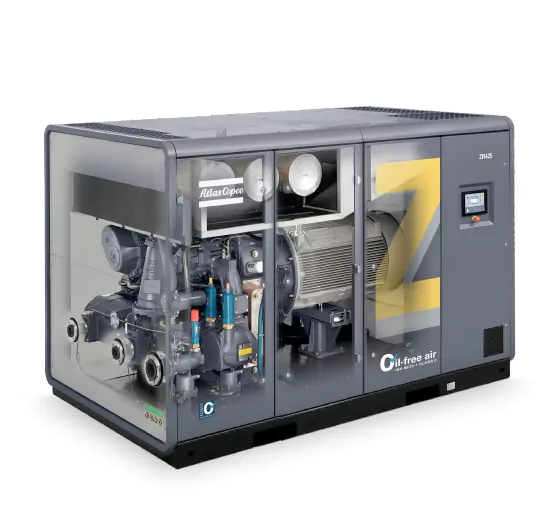

Mature Z oliorik gabeko torlojuaren teknologia, ZR urez hoztutako modeloak

①Premium oliorik gabeko konpresore burua

• Z motako zigiluaren diseinu bereziak oliorik gabeko aire konprimitu garbia eta kalitatezkoa bermatzen du.

• Atlas Copco-ren errotoreen estaldura bikainak eraginkortasun eta iraunkortasun handia bermatzen du.

• Hozte-jaka.

② Elektronikon® Unitate Kontrolatzaile aurreratua

• Oliorik gabeko Torlojuzko Aire Konpresorea eta lehorgailua aldi berean kontrolatzen ditu kontrol sistema integratuaren bidez.

• Sistemaren errendimenduaren egoera orokorraren jarraipena eskaintzen du mantentze proaktiboko jarraibideen, akatsen alarmaren eta segurtasun-itxurako funtzioen bidez.

• Hainbat pantaila-hizkuntza erabilgarri.

• ES sistemaren kontrol horizontalera konektatzeko bereziki diseinatua.

serieko komunikazio-protokolo estandarrekin integratuta.

③Gehitu/Deskargatu Balbula

• Ez da kanpoko aire hornidurarik behar.

• Mekanikoki interblokeatutako sarrera- eta aire-balbulak.

• Deskarga-potentzia oso baxua.

④Efizientzia handiko hozkailua eta ur bereizlea

• Korrosioarekiko erresistentea den altzairu herdoilgaitzezko tutu sorta.

• Fidagarritasun handiko soldadura robotikoa; ihesik gabe.

• Aluminiozko izar-itxurako hegatsak bero-truke-eremua handitzeko.

• Labirintoan diseinatutako ur-bereizgailuak modu eraginkorrean bereizten ditu kondentsatua aire konprimitua.

⑤Efizientzia handiko motorra + VSD

• TEFC IP55 motorrak hautsa eta produktu kimikoak sartzea ekiditen du.

• Etengabeko funtzionamendua giro-tenperatura baldintza gogorretan.

• %35erainoko zuzeneko energia-aurrezpena maiztasun aldakorreko motorrarekin (VSD).

• Emari erregulagarria %30etik %100era bitartekoa.

ZT airez hoztutako modeloak diseinu integral eta bikaina du.

①AGMA A5/DIN 5. mailako engranajeak erabiltzen ditu

• Bizitza luzea

• Transmisio-galera txikia, zarata eta bibrazioak gutxituz.

②Oliorik gabeko konpresorearen errotorea

• Oliorik gabeko torloju-konpresore birakariak kalitate handiko airea ematen du.

• Errotorearen estaldura bikainak eta hozte-jaka konpresorearen eraginkortasun orokorra bermatzen dute.

③ Goi mailako errodamenduak

• Egonkortasun handia mantentzea karga baldintza ezberdinetan.

• Erraz egokitu karga aldaketetara.

④Efizientzia handiko aire hozgailua

• Altzairu herdoilgaitzezko aurrehozgailua distiragailuarekin.

• Bero-trukearen errendimendu handia.

• Garbitzeko erraza.

• Zarata gutxiko eta energia baxuko hozte-haizegailu erradiala.

⑤VSD integratua

• %35erainoko energia-aurrezpena zuzena, maiztasun aldakorreko unitatearen (VSD) motor baten laguntzaz.

• Deskarga-galerak nabarmen murriztu.

• Aireztapenik gabe, aire konprimitua atmosferara xahutzea saihestuz.

• Emaria % 30 eta % 100 arteko doikuntza tartea.

Frequency Drive (VSD): Energia-kostuak murriztea

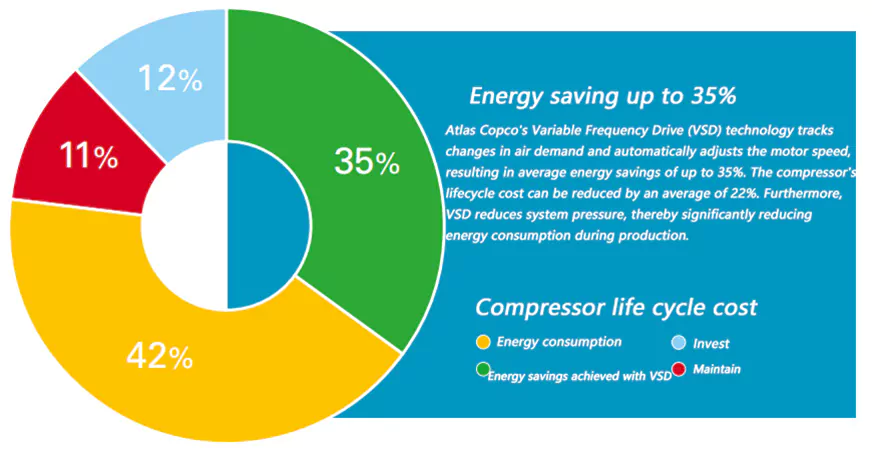

Energia-kontsumoa Oliorik gabeko Torlojuzko Aire Konpresorearen bizi-ziklo osoaren kostuaren % 80 baino gehiago da. Gainera, aire konprimituaren ekoizpenean erabiltzen den elektrizitatea fabrika baten elektrizitate kostu osoaren % 40 baino gehiago hartzen du. Energia-kostuak murrizteko, Atlas Copcok aitzindaria izan zuen Frequency Drive (VSD) teknologian aire konprimituaren industrian. VSD-k energia kantitate garrantzitsua aurrezten ez ezik, ingurumena babesten du etorkizuneko belaunaldientzat. Teknologia honetan etengabeko inbertsioari esker, Atlas Copcok merkatuan dagoen VSD konpresore integratuen aukera zabalena eskaintzeko gai da.

Atlas Copco VSD integratuaren ezaugarri bereziak

1. Elektronikon*k aldi berean kontrolatzen ditu konpresorea eta inbertsore integratua, funtzionamendu segurua bermatuz.

2. VSD-k 4-10 bar-eko presio-hautaketa malgua eskaintzen du, elektrizitate-kostuak murriztuz.

3. Neurrira diseinatutako inbertsoreak eta motorrak (babestutako errodamenduekin) abiadura-tarte osoan eraginkortasun handia eskaintzen dute.

4. Motora abiadura baxuko funtzionamendurako bereziki diseinatuta dago, abiadura baxuetan motorraren eta konpresorearen hozte-eskakizunak guztiz kontuan hartuta.

5. Atlas Copco VSD konpresore guztiak ziurtagiria eta lizentzia dute. Konpresorearen funtzionamenduak ez die kanpoko ekipoei eragiten, eta alderantziz.

6. Osagai mekaniko indartuek funtsezko osagaien funtzionamendu-abiadura tartea bibrazio-maila kritikoen azpitik kontrolatzen dela ziurtatzen dute.

7. Kontrol elektrikoko armairuan integratutako eraginkortasun handiko inbertsoreak konpresoreen funtzionamendu egonkorra bermatzen du giro-tenperaturan 50 °C/122 °F arte (funtzionamendu-tenperatura estandarra 40 °C/104 °F arte).

8. Ez dago energia-kontsumoa handitzen duen edo presio garbiaren egonkortasunean eragiten duen "abiadura-leihoa"rik; konpresorearen gas-emaria doitzeko tartea % 75ekoa da.

9. Kanalizazio-presioaren gorabeherak 0,10 bar (1,5 psi) barruan mantendu behar dira.

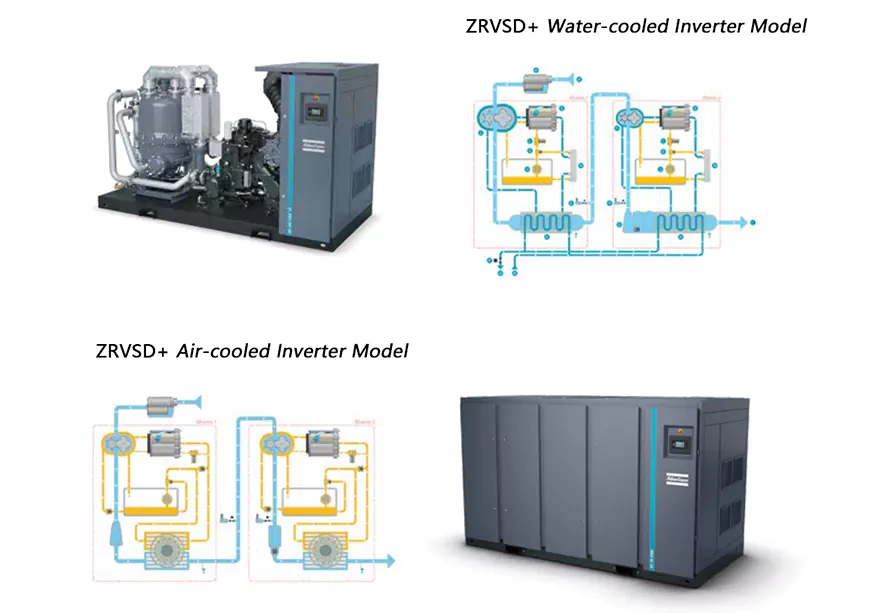

Atlas Copco ZVSD+ iman iraunkor bikoitzeko inbertsore unitate

• Oliorik gabeko Torloju Aire Konpresoreak konpresio-eraginkortasuna hobetzeko oso eraginkorrak diren konpresoreen belaunaldi berri bat hartzen du.

• Presio handiko eta presio baxuko konpresore-buruetako bakoitzak IP66 eraginkortasun handiko iman iraunkorreko maiztasun aldakorreko motor (IE5) batekin hornituta dago, aire konprimituaren eskariaren aldaketen arabera abiadura denbora errealean doitzen duena, energia aurreztuz eta eraginkortasuna hobetuz.

• Olioz lubrifikatutako errodamendu fidagarriak.

• Atlas Copco-ren neurrira diseinatutako maiztasun-bihurgailuak fluxu-abiadura handiko maiztasuna %20 eta %100 artean doitzea ahalbidetzen du.

• Diseinu trinkoak instalazioko lekua aurrezten du.
