Presio baxuko oliorik gabeko torloju-aire-konpresorea

Produktuaren Abantailak

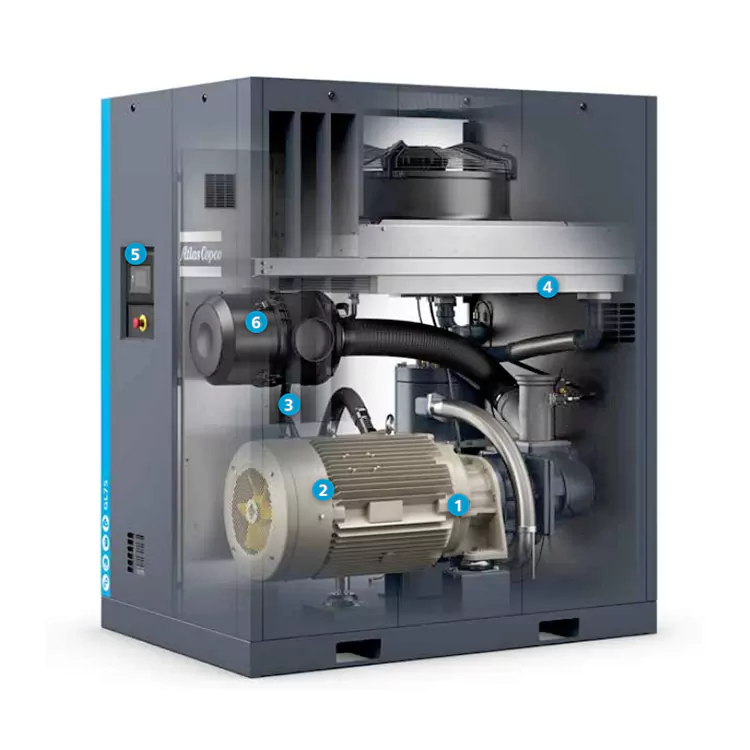

Mantentzerik gabeko gidatzeko sistema

• Mantentzerik gabekoa, guztiz itxita, hautsa eta hondakinak sar ez daitezen

• Presio baxuko oliorik gabeko torloju-aire-konpresorea ingurune gogoretarako egokia da

• Eraginkortasun handiko engranajeen transmisioa, akoplamenduen eraginkortasun-galerarik gabe

• Eredu estandarraren funtzionamendu-tenperatura maximoa 46 ˚C-koa da, eta tenperatura altuko modeloarentzat, 55 ˚C.

Motor ultra-eraginkorra

• Motorren eraginkortasun klasea IE4

• IP55 babes-klasea, isolamendu-klasea F, tenperatura igoera-klasea B

• Gidatzerik gabeko muturrak koipearekin lubrifikatuta mantentzerik gabeko errodamenduak hartzen ditu

•  Ingurune gogorretan etengabe funtzionatzeko egokia

Olio iragazki birakaria sendoa

• Iragazi eraginkortasunez olioaren ezpurutasunak piezen bizitza luzatzeko

•Olio-iragazkiak bypass balbula ditu

Diseinu handiko olio-hozgailu eta osteko hozgailu independentea

•Errotorearen irteerako tenperatura baxuak olioaren bizitza luzea bermatzen du

•Lurrun-ur bereizgailu mekaniko integratuak kondentsatutako uraren ia % 100 ken dezake.

•Estresa arintzeko diseinuak bero-trukagailuaren shock termikoa ezabatzen du

Elektronikon® ukipen-pantaila kontrolatzailea

•Urrutiko kontrola, alarma irteera, mantentze- eta zerbitzu-planak eta sare-diagnostikoa eskuragarri daude

•Smartlink urrutiko diagnostiko integratuak aire konpresorearen sistemaren errendimendua maximizatzen du eta energia aurreztea lortzen du

•Konpresore anitzen diagnostikoa (2,4 eta 6 unitate kontrol bateratuan aukerakoak dira)

•Erresistentzia handiko airea hartzeko iragazkia

•Presio baxuko oliorik gabeko torloju-aire-konpresoreak partikula-hauts lodien %99,9 ken dezake, konpresoreen osagaien babesa hobetuz.

• Bizitza oso luzea

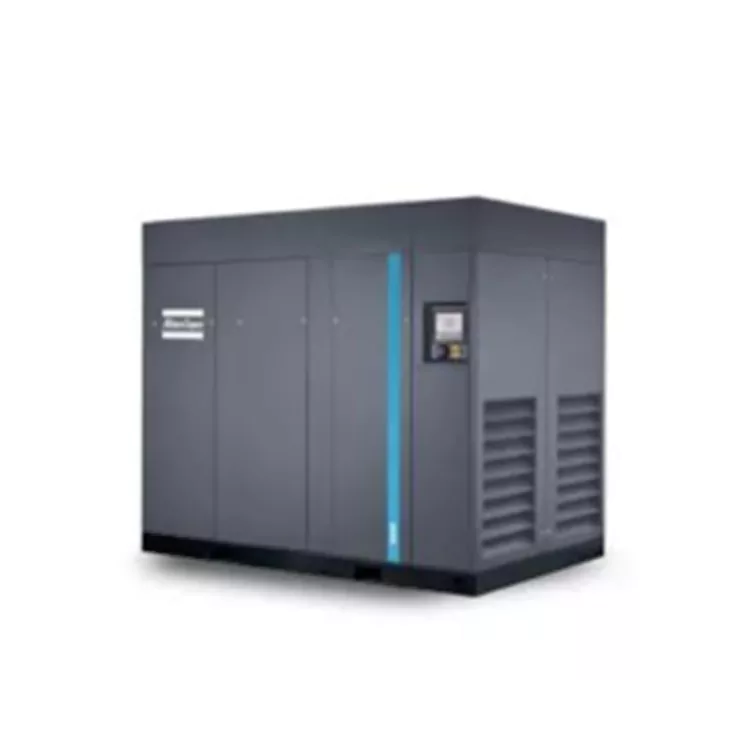

Atlas GL 37-75-ek eraginkortasun bikaina, aire konprimituaren kalitate bikaina, energia-kontsumo txikia gasaren erabilera-baldintza egonkorretan eta eraginkortasuna eta fidagarritasuna bermatzen duten ezaugarri adimendunak ditu. Elektronikon" ukipen-kontrolagailua hartzen da, SMARTLINKek emandako denbora errealeko urruneko diagnostikoa eta optimizazio-iradokizunak dituena, baita OPCUA ere ekoizpen sistemetan integratzeko.

Atlas GL 37-75-ren parametro teknikoak

Atlas GL 37-75-ren zehaztapen-neurriak

Parametro nagusiak

Unitatearen errendimendu-parametroak ISO1217, C eranskinaren eta 2009ren arabera neurtzen dira.

Lanpostuko soinu-presio-mailaren proba: LpWSA (erref 20 μPa) dB(A)(errorea: 3dB(A))

Zarata maila ISO2151 eta ISO9614 arauen arabera neurtzen da

FAD lan-presio hauetan neurtzen da: 5 bar 5,5 bar modelorako

Erreferentziako funtzionamendu-baldintzak: Hartzeko presioa absolutua: 1 bar

Airea hartzeko tenperatura: 20°C

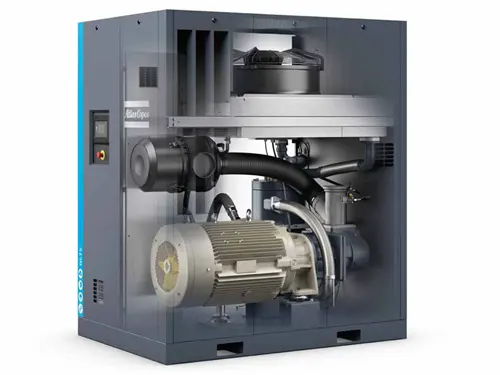

Atlas GL 37-75 aire-konpresorearen egitura nagusia

1. Unitate nagusia atala: airearen sarrera, konpresioa eta ihesa lortzeko erabiltzen diren harrera-balbula, ihes-balbula, transmisio-sistema eta abar biltzen ditu.

2. Sistema osagarriak: olio lubrifikatzaileen sistema, hozteko ura, kontrol sistema elektrikoa, etab. barne, aire-konpresorearen funtzionamendu normala bermatzeko erabiltzen dira.

Atlas GL 37-75 aire-konpresorearen lan-prozesua

1. Hasierako fasea: pizteko botoia sakatzen denean, kontrol-sistema elektronikoak automatikoki abiaraziko ditu aire-konpresorearen lubrifikazio-sistema eta hozte-ur-sistema. Aldi berean, sarrerako balbula irekitzen da eta airea unitate nagusiaren barnean sartzen da.

2. Konpresio-etapa: torloju-errotorea biratzen doan heinean, unitate nagusiaren barruko airea konpresio-indarra jasaten da, eta presioa pixkanaka handitzen doa. Une honetan, ihes-balbula itxita dago konprimitutako gasa atzera isur ez dadin.

3. Ihes-etapa: ezarritako presio-balioa iristen denean, kontrol-sistema elektronikoak automatikoki aktibatuko du ihes-balbula gas konprimitua deskargatzeko. Bitartean, sarrerako balbula itxi egiten da eta presio baxuko oliorik gabeko torlojuaren aire-konpresorea hurrengo abiaraztearen zain dagoen egoeran sartzen da.

4. Itzaltze fasea: Aire-konpresorearen funtzionamendua gelditzea beharrezkoa denean, sakatu itzaltzeko botoia. Kontrol-sistema elektronikoak lubrifikazio-sistema eta hozte-uraren sistema itzaliko ditu eta pixkanaka sarrera-balbula eta ihes-balbula itxiko ditu. Azkenean, aire-konpresoreak guztiz funtzionatzeari utzi zion.

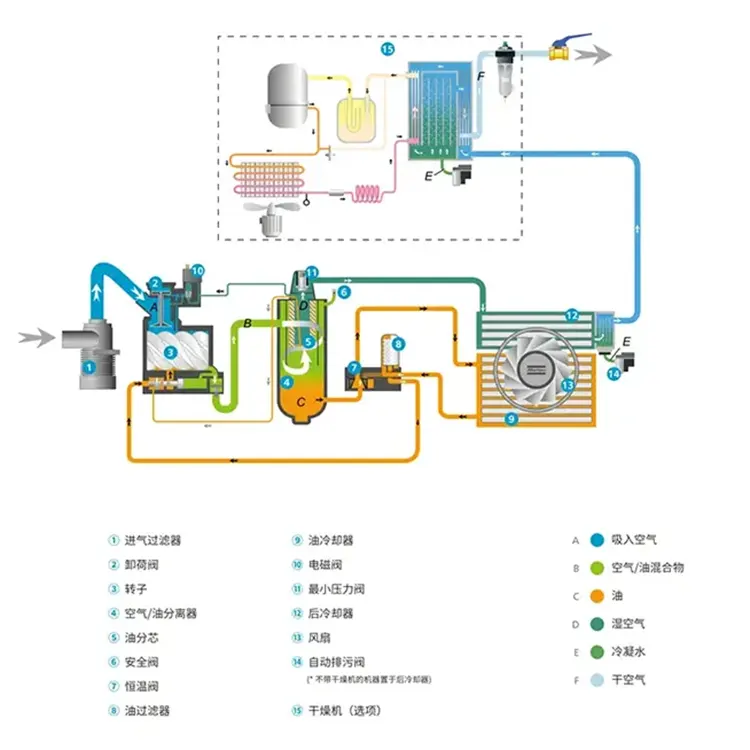

Atlas GL 37-75 aire-konpresorearen funtzionamendu-diagrama
