IP Ingress Protection (International Protection Rating ere deitzen zaio). Nazioarteko estandar bat da (IEC 60529 / GB/T 4208) ekipo elektrikoen itxitura batek eskaintzen duen babes-maila definitzen duena:
· Objektu solidoak (hautsa, tresnak, hatzak, etab.)
· Likidoak (ura, hezetasuna, etab.)
IP balorazioa bi zifrak osatzen dute: IP _ _
|
Posizioa |
Esanahia |
Barrutia |
|
Lehenengo zifra |
Hautsaren babesa (Objektu solidoen babesa) |
0-6 |
|
Bigarren zifra |
Uraren babesa (Likidoen sarreraren babesa) |
0-8 |
Oharra: kopuru handiagoak = babes hobea. IP6X esan nahi du guztiz hautsaren aurkakoa; IPX8 uretan murgiltze etengabeko babesa esan nahi du.
|
IP kodea |
Babes Maila |
Deskribapena |
|
IP0X |
Babesrik ez |
Ez dago objektu solidoen aurkako babes berezirik |
|
IP1X |
≥50mm |
Objektu solido handiak (eskua, adibidez) sartzea eragozten du |
|
IP2X |
≥12 mm |
Hatzak barneko atalak ukitzea eragozten du |
|
IP3X |
≥2,5 mm |
Erremintak, hariak eta objektu txikiak sartzea eragozten du |
|
IP4X |
≥1,0 mm |
Intsektuak eta hondakin txikiak sartzea eragozten du |
|
IP5X |
Hautsez Babestuta |
Hautsa sar daiteke, baina ez funtzionamendu normalari eragiten dion kantitateetan |
|
IP6X |
Hauts-estu |
Hautsa sartzea guztiz eragozten du |
|
IP kodea |
Babes Maila |
Deskribapena |
|
IPX0 |
Babesrik ez |
Uraren aurkako babesik ez |
|
IPX1 |
Tantaka Bertikala |
Bertikalki ura isurtzea eragozten du |
|
IPX2 |
15° Tantaka |
15°-ko angeluan ura isurtzea eragozten du |
|
IPX3 |
Ihinztatzea (60°) |
Gehienez 60°-ko angeluan ur-ihinztatzea saihesten du |
|
IPX4 |
Zipriztinak |
Uraren zipriztinak edozein norabidetatik saihesten ditu |
|
IPX5 |
Ur zorrotada |
Presio baxuko ur-zorrotadak edozein norabidetatik eragozten ditu |
|
IPX6 |
Ur zorrotada indartsua |
Ur-zorrotada indartsuak saihesten ditu |
|
IPX7 |
Murgiltzea |
Uretan murgil daiteke (gehienez 1 m) denbora mugatuan |
|
IPX8 |
Etengabeko murgilketa |
Etengabe urperatu daiteke zehaztutako baldintzetan |
|
IPX9K |
Presio handiko/Ur beroa |
Presio handiko ur beroaren garbiketa jasaten du (100 bar, 80 °C) |
|
IP balorazioa |
Aplikazioa |
Erabilera kasu tipikoa |
|
IP23 |
Barruko ingurune lehorrak |
Erabilera industrial arina, bulego-inguruneak |
|
IP44 |
Barruko armairu elektrikoak |
Aginte panelak, barruko konpresoreak |
|
IP54 |
Barruan/Kanpoan erabilera orokorra |
Aire konpresore estandarrentzat ohikoena |
|
IP55 |
Kanpoan, ingurune gogorrak |
Industri konpresoreetarako ohikoa |
|
IP65 |
Hautsari eta ur zorrotadari erresistentea |
Kanpoan, eraikuntza guneak, meatzaritza |
|
IP66 |
Hauts-eskutik + ur-zorrotada indartsua |
Kanpoko aplikazio astunak |
|
IP67 |
Hauts-eskutik + epe laburrean murgiltzea |
Urarekiko erresistentzia eskatzen duten aplikazio bereziak |
|
IP68 |
Hauts-eskutik + murgiltze etengabea |
Ingurune urperagarriak edo muturrekoak |
|
IP69K |
Presio handiko ur beroko garbiketa |
Janariak eta edariak, farmazia, garbigailuak |

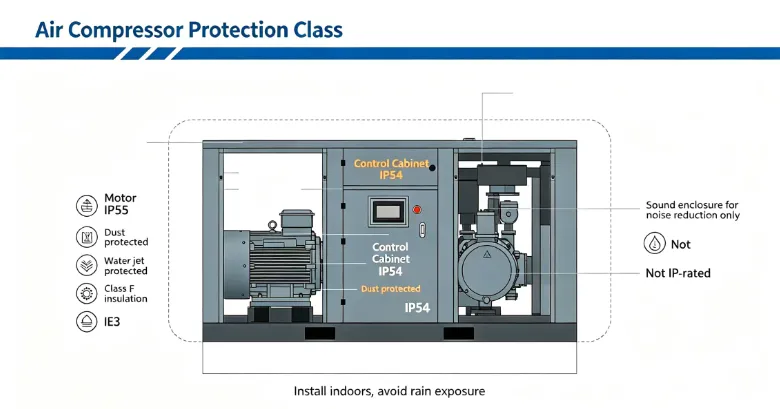

Aire konpresore industrialetarako ohikoena: IP54, IP55, IP65
|
Parametroa |
Esanahia |
|
IP55 |
Lehen zifra 5 = Hautsetik babestuta (hautsa sar daiteke baina funtzionamenduan ez du eraginik) |
|
|
Bigarren zifra 5 = Edozein norabidetako ur-zorroten aurka babestuta |
|
Aplikazioa |
Kanpoko erabilerarako, eraikuntza guneetarako eta ingurune industrial gogorrak egiteko egokia |
|
Adibidea |
De-nai 280 kW-ko maiztasun aldakorreko aire-konpresoreak IP55 babesa du |
|
Puntua |
Azalpena |
|
IP67/IP68 ≠ Ur azpian lan egiten |
Balorazio hauek bermatzen dute gailua uretatik kendu ondoren funtzionatzen duela, ez urpean eta martxan dagoen bitartean |
|
IP69K ≠ IP67/IP68 |
IP69K-k presio handiko garbiketaren aurka babesten du, baina ez da egokia etengabe murgiltzeko |
|
IP69K aplikazioak |
Elikagaien fabrikak, auto-garbitegiak, ekipoak maiz garbitzen diren garagardotegiak |
|
Proba estandarra |
GB/T 4208-2017 (Txina) / IEC 60529 (Nazioartea) |
|
IK balorazioa |
IPtik bereizi; kolpe mekanikoen babesa neurtzen du (adibidez, IK08, IK10) |
IP kalifikazioa (Ingress Protection Rating) aire-konpresorearen itxitura batek hautsaren eta ura sartzearen aurka ematen duen babes-maila adierazten duen nazioarteko estandarra da.
IP kodea bi zifraz osatuta dago:
- Lehenengo zifra (0-6): Hautsaren babes-maila
- Bigarren zifra (0-8): Uraren babes-maila
Adibidez:
• IP55 = Hautsetik babestuta + Ur-zorrotadetatik babestuta
• IP65 = Hautsaren aurkako babesa + Ur-zorrotadaren aurka babestua
• IP69K = Hautsarekiko estua + Presio handiko ur beroaren garbiketaren aurka babestua
Gehienakaire konpresore industrialakIP54 edo IP55 kalifikazioa dute, kanpoko eta industria ingurune gogorretarako egokia.Ongi etorri gurekin harremanetan informazio gehiago lortzeko!
