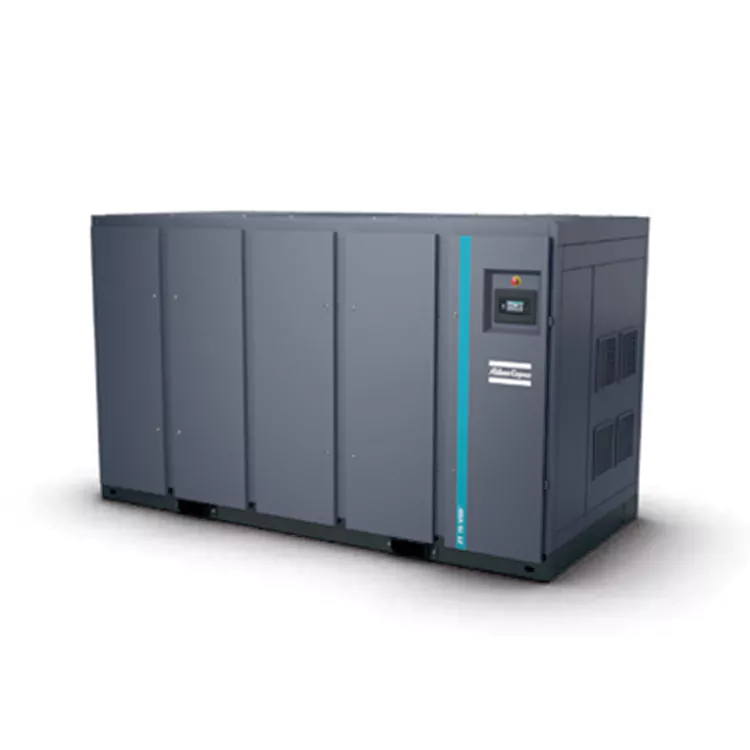

55-900kw-eko oliorik gabeko torloju-konpresorea

Karbono bikoitzeko agindu globalak betetzen dituen fabrikazio-lerro ekologikoa eraikitzeko, Txinako 55-900kw-eko oliorik gabeko Torloju Konpresoreen hornitzaile ziurtatuei erostea da aukera adimenduna. DECHUANen oliorik gabeko diseinuak petrolioa botatzeko beharra ezabatzen du, mundu mailako fabrikak korporazio iraunkortasuneko helburu zorrotzak betetzen laguntzen die.

Ezkutuko energia-hondakinak errentagarri ekonomiko erreal bihurtzea

Aire-konpresore batek kontsumitzen duen energia elektrikoaren % 80 baino gehiago zuzenean bero bihurtzen da. Konfigurazio estandarretan, energia termiko hori hozte-dorreen edo erradiadoreen bidez besterik gabe kanporatzen da ingurunera, eta instalazioek gas naturalean edo elektrizitatean gastatzen duten bitartean, prozesu industrialeko ura edo langileen dutxak berotzeko.

55-900kw-eko Oliorik Gabeko Torloju Konpresore honek galdutako bero hau modu eraginkorrean harrapatzen du:

• Beroa Berreskuratzeko Skid Integratua: Ur-begizta isolatuak eta astunak konpresorearen zirkuitu termikoetara zuzenean konektatzen dira hondakin beroa modu seguruan biltzeko.

• 90°C-ko ur beroa sortzea: neguko eraikinen berokuntzarako, galdara aurreberotzeko edo alderantzizko osmosi sistemetarako egokia den tenperatura altuko ura sortzen du.

• Karbono bikoitzeko araudia betetzea: erregai fosilen galdarekiko konfiantza murrizten du, zure fabrikako berotegi-efektuko gasen isurketak murriztuz.

Sistemaren Errendimendu Matrizea

• Desplazamendu-gaitasuna: 4,2 - 148,5 m³/min aire garbiaren irteera

• Potentzia-konfigurazioa: 55kW eta 900kW arteko konfigurazio eskalagarriak

• Ur-begizta-irteerako tenperatura: 70°C eta 90°C-tik gora etengabe landarearen konfigurazioan oinarrituta.

• Airearen Kalitatearen Ziurtagiria: TÜV-k 0. KLASE-zero-olio arrastoen entrega

ZR/ZT 55-90 (FF) STD

ZR/ZT 75-90 VSD (FF) STD

Unitatearen errendimendu-erreferentzia-baldintzak ISO 1217 C eranskinaren 4. edizioaren (2009) arabera neurtu ziren:

· Hezetasun erlatiboa: %0

· Sarrerako presio absolutua: 1 bar

· Sarrerako tenperatura: 20°C Deskarga-tasa (FAD) funtzionamendu-presio hauetan neurtu da:

Abiadura konstante mota:

·  -7,5 bar mota: 7 bar

· -8,6 bar mota: 7 bar

· -10 bar mota: 9 bar

VSD mota:

· -8,6 bar mota: 7 bar

· -10,4 bar mota: 9 bar

· (2) Lanpostuaren A Klaseko igorpen soinu-presio maila haztatua (LpWSAd). ISO 2151:2004 arauaren arabera neurtua (150 9614/2 soinuaren intentsitatea aztertzeko metodoa erabiliz). Gehitu berri den zuzenketa-faktorea guztiz ziurgabeko balio bat da (KpAd), proba-kodearekin bat datorrena.

· (3) Pisua erreferentziarako soilik da; emandako benetako pisua izango da nagusi.

ZR/ZT 110-160 (FF) STD

ZR/ZT 110-160 VSD (FF) STD

ISO 1217 C Eranskina, 4. Edizioa (2009) arabera, unitatearen errendimenduaren erreferentzia-baldintzak hauek dira:

· Hezetasun erlatiboa: %0

· Sarrerako presio absolutua: 1 bar

· Sarrerako tenperatura: 20°C

Desplazamendua FAD funtzionamendu-presio hauetan neurtzen da:

Abiadura konstanteko ereduak:

-7,5 bar modeloak: 7 bar

-8,6 bar modeloak: 7 bar

-10 bar modeloak: 9 bar

VSD ereduak:

-8,6 bar modeloak: 7 bar

-10,4 bar modeloak: 9 bar

(2) Lanpostuaren soinu-presio-maila haztaturiko A klaseko igorpena (LpWSAd). ISO 2151:2004 (ISO 9614/2 soinuaren intentsitatea aztertzeko metodoa) arabera neurtua. Gehitu berri den KpAd zuzenketa-faktorea ez da ziurra, proba-kodea betetzen du.

(3) V1=380V, V2=400V.

(4) Pisua erreferentziarako soilik da; benetako pisua izango da nagusi.

ZR/ZT 200-275 (FF)

 ZR/ZT 250-315 VSD (FF)

-Hezetasun erlatiboa:% 0

-Sarrerako presio absolutua: 1bar

-Sarrerako tenperatura: 20°℃

Deskarga-tasa (FAD) funtzionamendu-presio hauetan neurtu da

Abiadura konstante mota:

-7,5 bar mota: 7 bar

-8,6 bar mota: 7 bar

-10 bar mota: 9 bar

VSD mota:

-8,6 bar mota: 7 bar

-10,4 bar mota: 9 bar

(2) Lanpostuaren soinu-presio-maila haztaturiko A klaseko igorpena (LpWSAd).

ISO 2151:2004 arauaren arabera neurtua (150 9614/2 erabiliz (soinu-intentsitatea aztertzeko metodoa).

Gehitu berri den zuzenketa-faktorea guztiz ziurgabeko balio bat da (KpAd), proba-kodearekin bat datorrena.

(3) Pisua erreferentziarako soilik da; emandako benetako pisua izango da nagusi.

ZR 300-750

ZR 355-900VSD

Unitatearen errendimendu-erreferentzia-baldintzak ISO 1217 C eranskinaren 4. edizioaren (2009) arabera neurtu ziren:

· Hezetasun erlatiboa: %0

· Sarrerako presio absolutua: 1 bar

· Sarrerako tenperatura: 20°C Deskarga-tasa (FAD) funtzionamendu-presio hauetan neurtu da:

Abiadura konstante mota:

·  -7,5 bar mota: 7 bar

· -8,6 bar mota: 7 bar

· -10 bar mota: 9 bar

VSD mota:

· -8,6 bar mota: 7 bar

· -10,4 bar mota: 9 bar

· (2) Lanpostuaren A Klaseko igorpen soinu-presio maila haztatua (LpWSAd). ISO 2151:2004 arauaren arabera neurtua (150 9614/2 soinuaren intentsitatea aztertzeko metodoa erabiliz). Gehitu berri den zuzenketa-faktorea guztiz ziurgabeko balio bat da (KpAd), proba-kodearekin bat datorrena.

· (3) Pisua erreferentziarako soilik da; emandako benetako pisua izango da nagusi.

ZR 200X-400X

ZR/ZT 75-160 VSD+

ZR/ZT 75-160 VSD+ FF

Unitatearen errendimendu-erreferentzia-baldintzak ISO 1217 C eranskinaren 4. edizioaren (2009) arabera neurtu ziren:

· Hezetasun erlatiboa: %0

· Sarrerako presio absolutua: 1 bar

· Sarrerako tenperatura: 20°C Deskarga-tasa (FAD) funtzionamendu-presio hauetan neurtu da:

Abiadura konstante mota:

·  -7,5 bar mota: 7 bar

· -8,6 bar mota: 7 bar

· -10 bar mota: 9 bar

VSD mota:

· -8,6 bar mota: 7 bar

· -10,4 bar mota: 9 bar

· (2) Lanpostuaren A Klaseko igorpen soinu-presio maila haztatua (LpWSAd). ISO 2151:2004 arauaren arabera neurtua (150 9614/2 soinuaren intentsitatea aztertzeko metodoa erabiliz). Gehitu berri den zuzenketa-faktorea guztiz ziurgabeko balio bat da (KpAd), proba-kodearekin bat datorrena.

· (3) Pisua erreferentziarako soilik da; emandako benetako pisua izango da nagusi.

Eremutik benetako kasu praktikoak

Farmazia-lantegien integrazioa

DECHUANek 4500HP-ko hainbat unitate zentrifugo berritu zituen farmazia-instalazio batean, gure bero-trukagailu espezializatuak integratuz. Sistemak 90 °C arteko ur beroa sortzen zuen, konpresorearen funtzionamendu egonkorra mantenduz. Berreskuratutako bero hori galdararen elikadura-ura aldez aurretik berotzera eta alderantzizko osmosi-uraren ekoizpena bideratu zen, etekin ekonomiko garrantzitsuak emanez.

Ikatz Sektoreko Bainutegi Sistema

Meatze-eragiketa batek 375 kW-ko sei eta 250 kW-ko bi konpresore berritu zituen gure bigarren tenperatura konstanteko ur-sistemarekin. Berreskuratutako beroak langileen dutxatarako erabiltzen ziren tenperatura altuko lurrun-galdarak ordezkatu zituen, eta urtero milaka tona lurrun aurrezten ziren ur beroaren bolumen-baldintza guztiak betetzen zituzten bitartean.

Fabrikaren Kalitatearen Bermea eta Eko Ziurtagiriak

55-900kw Eco Oil-Free Torloju Konpresore bakoitza ingurumena kudeatzeko esparru zorrotz baten pean muntatzen da. Erabilitako material guztiak —deskarga baxuko balbula mekanikoetatik hasi eta barneko altzairu herdoilgaitzezko hodi sortaraino— modu iraunkorrean jaso eta prozesatzen direla egiaztatzen dugu, gure fabrikatik zurera arte bizi-ziklo garbia bermatuz.

Ingurumen-ekipamenduen ohiko galderak

G: Nola murrizten ditu beroa berreskuratzeko sistemak gure zentralaren karbono isuri orokorrak?

A: Airearen konpresioak energia termiko garrantzitsua sortzen du modu naturalean. Bero hori hozte haizagailuen bidez kanpora atera beharrean, gure sistemak bigarren mailako plaken bero-trukagailu batera bideratzen du. Energia honek galdararen ura edo dutxak landatu aurretik berotu ditzake, zure instalazioetako erregai fosilen berogailuen karga murriztuz.

G: Doitu al daiteke sistema hau gure fabrikako ur beroaren eskaria uda eta negua artean aldatzen bada?

A: Bai. Sistemak bypass balbula automatizatu bat dauka. Udan ur beroaren eskaria jaisten denean, sistemak gehiegizko energia termikoa birbideratzen du hozte-begiztetara itzultzen du etenik gabeko airearen ekoizpena bermatzeko.

G: 55-900kw Eco Oil-Free Torloju Konpresorean beroa berreskuratzeko sistema erabiltzeak bere airearen konpresioaren eraginkortasuna eragiten al du?

A: Ez. Barneko uraren zirkulazio-begiztak orekatu egiten dira tenperatura kontrolatzeko sistema zehatza erabiliz. Konpresorearen bigarren faseko xurgatze-tenperaturak egonkor mantentzen direla ziurtatzen du, makinaren eraginkortasun bolumetrikoa babestuz.
