Airea biltegiratzeko depositua

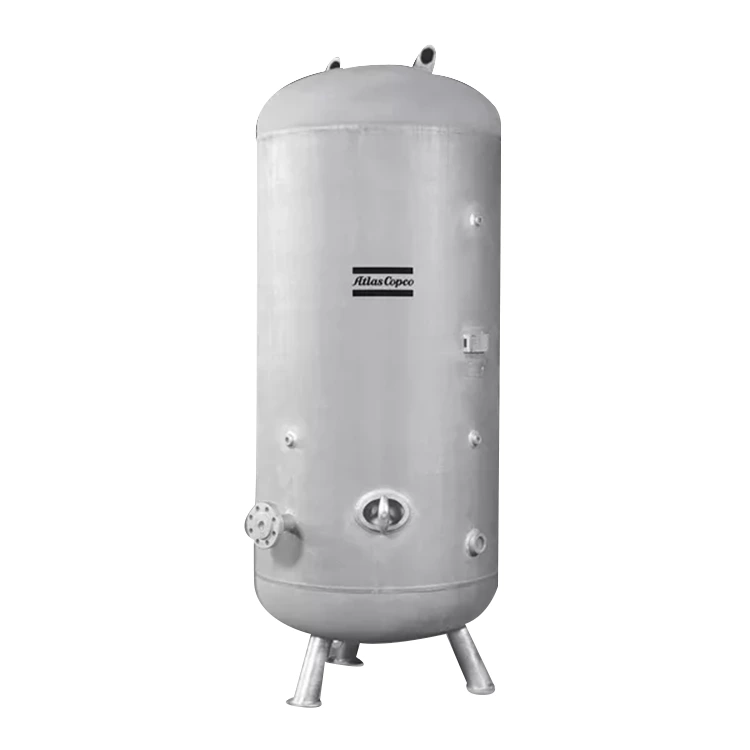

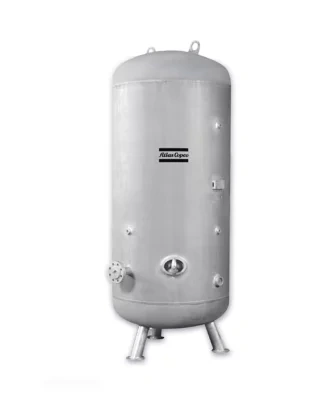

HTA Presio handiko airea biltegiratzeko deposituak

Presio handiko aplikazioetarako energia aurreztea

Atlas Copco-ren HTA presio handiko airea biltegiratzeko tankeek aire konprimitua etengabeko presioan eskaintzen dute aire konprimitua biltegiratuz, eskari gailurra asetzeko. Gehiegizko karga/deskarga zikloak saihestuz, energia aurrezten dute eta aire-konpresorearen bizitza luzatzen dute. HTAk ezin hobeak dira presio handiko aplikazioetarako.

Eremu desberdinetarako egokia

HTAk eraginkortasunez funtziona dezake -10 °C/14 °F eta +55 °C/131 °F bitarteko tenperaturan, eta aire konprimitu hezea eta beroa maneiatzeko egokia da. Kondentsatu-hustubidea aukerakoa da.

Fidagarritasun handia

Elementu finituen kalkulu dinamikoaren metodoa erabiltzen dugu erresistentzia, tentsioa, pultsazioa eta bibrazioa kalkulatzeko, eta kalkuluaren emaitzetan oinarrituta HTA diseinatzen dugu, fidagarritasun nabarmena emanez (CE 97/23 – ASME atala VIII, 3. div.).

Abantaila teknologikoak

Abantaila teknikoak

■Hautaketa segurua

HTA gas-tangak erraz bateragarriak dira 45 bar-eko presiorako eta 55 °C/131 °F tenperaturarako diseinatutako konpresoreekin.

■Eraikuntza sendoa

Beroan galvanizatutako metalezko depositu seguruek babes handia eskaintzen dute.

■Instalazio Erraza

Erraz irisgarri diren muntaketa-zuloez hornituta, instalazio erosoa izateko.

Zer da Aire Hargailu Depositua?

Aire-hargailuen tankeak, batzuetan aire konprimituaren biltegiratze-tangak deitzen direnak, aire konprimituko sistemen osagai funtsezkoak dira. Haien helburu nagusia aire konprimitua aldi baterako biltegiratzea da, sistemaren eskari gorenera egokitzeko eta plantaren funtzionamenduaren eraginkortasuna optimizatzeko.

Aire biltegiratze deposituaren eginkizuna

Teorian, aire-konpresore-unitateak airea jasotzeko depositurik gabe funtziona dezake. Hala ere, aire-sisteman osagairik ez egoteak konpresorearen karga- eta deskarga-zikloak areagotu egingo ditu, zama handiagoa ezarriz. Garrantzitsua da gogoratzea karga- eta deskarga-zikloa zure instalazioetako eskariaren gorabeheren araberakoa dela.

Aire biltegiratze-deposituak funtzio erabakigarria du sistema pneumatikoetan. Aire konprimitua gordetzeko erabiltzen dira kanalizazio-sisteman edo ekipoan sartu aurretik. Laburbilduz, airea jasotzeko deposituak buffer gisa jokatzen du konpresorearen eta eskariaren aldaketek eragindako presio-aldaketen artean.

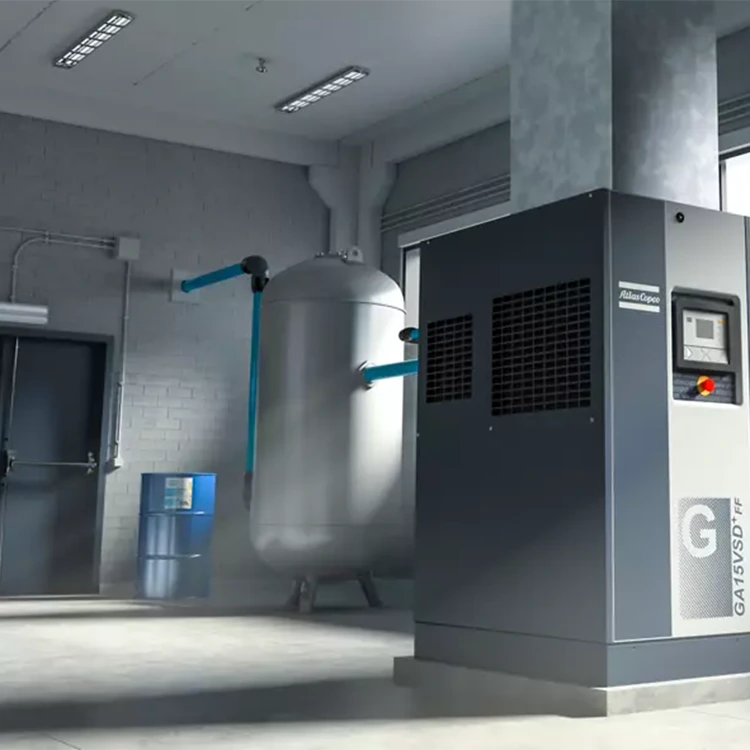

Aire-konpresore batzuk "tanga-muntatuta" daude, hau da, unitate oso gisa eskaintzen dira eta airea hartzeko deposituaren gainean instalatuta daude. Depositu motako aire-konpresoreak erabiltzeak espazioa aurrezten du, lehorgailu indibidualak instalatzeko beharrezkoa den hasierako instalazio kostua ere murrizten du. Konfigurazio hau oso ohikoa da aire-konpresore txikietan, eta irteerako potentzia normalean ez da 26 kilowatt (edo 35 zaldi) gainditzen. Aire-konpresore handiak ez dira egokiak tankeen instalazioen diseinuetarako, horrek goiko konfigurazio astuna eragingo lukeelako, segurtasun arriskuak sor ditzakeelako.

Sistema pneumatikoetan aire-hargailuak erabiltzeak gehiegizko zirkulazioa murrizten du eta aire-presioa etengabea bermatu dezake, eta hori ezinbestekoa da konpresoreen eraginkortasuna mantentzeko eta haien bizitza luzatzeko.

Aire hargailu motak

Hainbat aire-hargailu mota daude aplikazio-behar zehatzei erantzuteko. Ohikoenen artean aire hezea eta aire lehorra daude.

Instalatu aire-hargailu hezea aire-konpresorearen eta lehorgailuaren artean. Biltegiratze-tanga hauek tratatu gabeko aire konprimitua gordetzen dute eta hezetasuna kentzen laguntzen dute lehortze-sisteman sartu aurretik, eta lehorgailuaren errendimendua hobetzeko ezinbestekoa da. Urrats honek lehortze-prozesuaren eraginkortasunaren hobekuntza berma dezake.

Bestalde, aire lehor-hargailuak prozesatutako aire konprimitua gordetzen du eta normalean aire-konpresorearen eta lehorgailuaren ondoren instalatzen da. Haien funtzio nagusia aire lehorren osotasuna mantentzea eta sistemaren errendimendu egonkorra eta fidagarria bermatzea da.

Nola aukeratu behar bezala aire hargailuaren depositua?

Airea biltegiratzeko depositua hautatzeko arau ona da CFM-ko emari bakoitzeko 3-4 litro aire baimentzea, edo 10-15 litro aire konprimitu litroko segundoko, erabilitako aire-konpresore motaren eta aplikazioaren arabera. Aire-konpresoreen hautaketaren antzera, hainbat faktore kontuan hartu behar dira zure sistemarako aire-hargailuaren tankearen zehaztapen egokiak zehazteko. Ondo gomendatzen dira faktore hauek:

Presio-gorabeherak/jaitsierak gutxitzea: Airea hartzeko depositua ekoizpen-prozesuan eta produktuaren kalitatean eragin dezaketen presio-gorabeherak minimizatzeko erabiltzen da. Zure konpresorerako airea hartzeko depositu egokia aukeratzerakoan, bi balio kontuan hartu behar dira: konpresorearen irteerako presioa eta erabilera puntuko aplikazio-eskakizunak. Kontuan izan airea hartzeko deposituan gordetako aire konprimitua erabilgarria dela bere presioa dagokion prozesuari eusteko nahikoa denean soilik. Hori dela eta, kontuan hartu behar da airea hartzailearen deposituak gasa hornitzen duen azken erabiltzaileak/ekipoak eskatzen duen presioan (minututan).

Epe laburreko aire-eskaerak betetzea: aire konprimituaren eskariak izugarri aldatzen badu egunean zehar, eskari gailurra kontuan hartu behar da sistemaren presioa baimendutako mailetatik behera ez jaistea ziurtatzeko. Aire biltegiratze-deposituek biltegiratzea eskaintzen dute konpresoreak bete ezin dituen epe laburreko aire-eskaerei gailurrak asetzeko. Zure aire-eskakizunak eguneko orduaren, txandakako ordutegien edo aparteko beharren arabera alda daitezke (esaterako, noizean behin hondar-makinen edo euskarri urratzaileen jaurtiketa-makinen erabilera). Zure aire konprimituaren aplikazioa, beharrezkoa den aire-fluxua (CFM edo litro segundoko) eta zure sistemaren espero diren presio gailurrak oso onuragarria da, horrek zehazten baitu zenbat aire konprimitu-fluxua behar den prozesuaren edozein zatitan aire eskasia saihesteko.

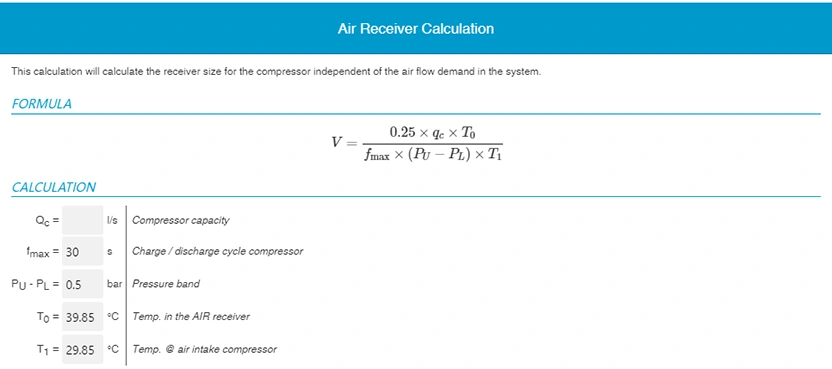

Aire hartzailearen kalkulua
