Produktuaren Deskribapena

Erabili espazioaren eraginkortasuna DECHUAN-i handizkako olio-injektatutako Torloju Konpresore Integratua eskatuz. Ezaugarri osoko diseinuak 5 °C ihintz puntuko presio-maila duen lehorgailu integratua barne hartzen du, aire lehorra eta garbia ematen duena, uretan beherako tresnak herdoilaren kalteetatik babesten dituena.

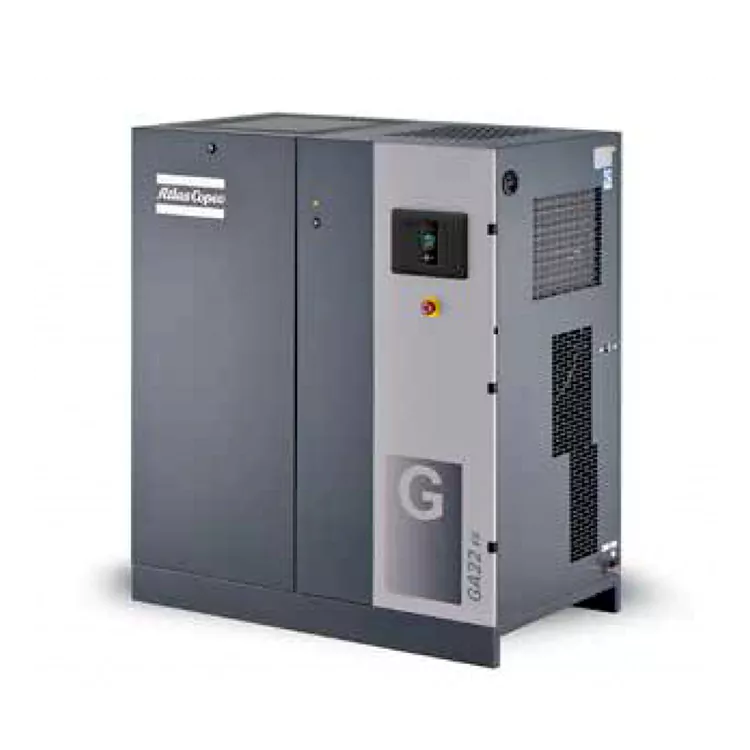

Integrated Oil-Injected Screw Compressor

Zergatik galdu denbora lehorgailu, iragazki eta depositu bereiziak eskuratzen?

Airearen konfigurazio tradizionaletan, osagaiak bereizita ateratzen dira, eta zoru zabaleko espazioa eta elkarren artean konektatutako hodi konplexuak behar dituzte. Artikulazio anitzeko planteamendu honek fluxu-erresistentzia eta aire-ihesaren bideak sartzen ditu askotan. Produktuak konplexutasun hori konpontzen du torloju-elementua, aire-hargailua, eraginkortasun handiko olio-bereizlea eta hozte-hezetasun-lehorgailua soinu-isolatutako armairu bakarrean kokatuz.

Diseinu trinko honek zure aztarna gutxitzen du eta kanpoko hodien muntaia ezabatzen du. Jarri unitatea dendako solairuan, konektatu zure hornidura elektriko nagusia eta airea isurtzeko kolektorea, eta zure instalazioak berehalako sarbidea izango du aire konprimitu fresko, lehorra eta purutasun handikoa.

Integrated Oil-Injected Screw Compressor

Espazioko eta Instalazioko Botilak Konpontzea Tailer Modernoetan

Aire konprimituko sistema tradizional bat konfiguratzeko, hainbat osagai bereizi lotu behar dira (konpresorea, airea biltegiratzeko deposituak, txirrindularitza-lehorgailuak eta olio-iragazki finak barne) landa-hodien sare zabal bat erabiliz. Diseinu honek tailerreko zoru balio handiko espazioa hartzen ez ezik, hariztutako konexio bakoitzean aire-ihesak izateko arriskua areagotzen du, sistemaren presio jaitsierak eraginez eta instalaziorako tokiko hoditegi garestiak kontratatzera behartuz.

Konpresoreak espazio- eta instalazio-arazo hauek erabat konpontzen ditu. Beharrezko airea tratatzeko ekipo guztiak marko trinko bakarrean jarrita, giltza eskuan sistema honek instalazioen lan-kostuak %70eraino murrizten ditu. Zure instalaziora guztiz kabletuta, hodituta eta aurrez enkargatuta iristen da, hau da, zure taldeak elektrizitate-linea nagusia eta isurketa-hodia konektatu besterik ez ditu behar zure ekoizpen-lerroari aire konprimitu garbi, lehor eta kalitate handiko hornitzen hasteko.

Parametro Teknikoak

Olio-injektatutako Torloju Konpresore Integratuaren gure unitate integratuak etengabeko funtzionamendurako diseinatuta daude, osagai astunak oinatz oso trinkoarekin konbinatuz:

GA serieko parametro teknikoak

Eredua	Gehienezko lan-presioa bar(e)	Max Laneko Presioa psi	FAD Emaria l/s	FAD Emaria m³/min	FAD Fluxua cfm	Motor Potentzia kW	Motor potentzia hp	Zarata-maila dB(A)	Pisu estandarra kg	Pisua Standard lbs	Pisua Errendimendu osoko kg	Pisua Errendimendu osoko lbs	Saltokiaren tamaina
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Unitateko errendimendu-parametroak ISO 1217, Ed.3, C-1996 eranskinaren arabera probatutako zarata-mailak ISO 2151 / Pneurop / CagiPN8NTC2 betetzen ditu.

Erreferentziako proba-baldintzak:

· Sarrerako presio absolutua: 1 bar

· Airearen sarrerako tenperatura: 20 °C GA 11-26 lehorgailu integratuaren presio ihintz-puntua: 5 °C

FAD emaria funtzionamendu-presio azpian neurtuta:

· 7,5 bar-eko modeloak 7 bar-ean probatu dira

· 8,5 bar-eko modeloak 8 bar-ean probatu dira

· 10,5 bar-eko modeloak 10 bar-ean probatuta

· 13 bar modelo 12,5 bar probatu

GA11/15/18/22/26*/30 integratutako lehorgailu ereduen datu-taula

Eredua	Gehienezko lan-presioa-barra estandarra (e)	Gehienezko lan-presioa-estandar psig	Gehienezko Lan-presioa-Errendimendu osoa barra(e)	Presio maximoa-Errendimendu osoa psig	FAD Emaria l/s	FAD Emaria m³/min	FAD Fluxua cfm	Motor Potentzia kW	Motor potentzia hp	Zarata-maila dB(A)	Pisu estandarra kg	Pisua Errendimendu osoko kg	Saltokiaren tamaina
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Unitateko errendimendu-parametroak ISO 1217, Ed.3, C-1996 eranskinaren arabera probatutako zarata maila ISO 2151 / Pneurop / CagiPN8NTC2 betetzen du

Erreferentziako proba-baldintzak:

· Sarrerako presio absolutua: 1 bar

· Airearen sarrerako tenperatura: 20 °C GA 11*-30 lehorgailu integratuaren presio ihintz-puntua: 2 °C ~ 3 °C

FAD emaria funtzionamendu-presio azpian neurtuta:

· 7,5 bar-eko modeloak 7 bar-ean probatu dira

· 8,5 bar-eko modeloak 8 bar-ean probatu dira

· 10,5 bar-eko modeloak 10 bar-ean probatuta

· 13 bar modelo 12,5 bar probatu

Egiturazko abantaila frogatua: Ez dago instalazio-eskakizun garestirik

Integrated Oil-Injected Screw Compressor

DECHUANen olioz injektatutako Torloju Konpresore Integratuan inbertitzeak zure instalazioen hobekuntzak errazten ditu. Osagai anitzeko sistemek estandarrak hormigoizko kusxinak, kobrezko iturgintza zabalak eta erorketa elektrikoen konexio independenteak behar dituzte hardware-pieza bakoitzerako.

DECHUAN sistema guztiz aldez aurretik kableatua eta aldez aurretik kanalizatuta dago gure lantegian, instalazio-denbora egunetatik orduetara murriztuz. Bibrazioz isolatutako oinarri-plaka astun bat dauka, hormigoizko edozein zoru industrial lautan jar daitekeena, aingura-bollorik edo oinarri espezializaturik gabe.

Kontratazio Teknikoen Ohiko Orriak

G: Torloju-konpresorearen lehorgailu integratuak energia-kostu orokorrak handitzen al ditu?

A: Gure kontrolagailu adimendunak lehorgailuaren funtzionamendua konpresorearen karga-egoerarekin koordinatzen du. Ekoizpen aldi baxuagoetan, lehorgailuak hozte-irteera eskalatzen du aire-bolumen murriztuarekin bat etortzeko, alferrikako energia-kontsumoa saihestuz.

G: Nola funtzionatzen du galerarik gabeko drainatze balbula elektronikoak?

A: Minutu gutxitan aire konprimitu baliotsua hondakin-lerrora botatzen duten solenoide merkeen hustubideek ez bezala, olio-injektatutako Torloju Konpresore Integratuko hustubide elektronikoak barneko likido-mailaren sentsore bat erabiltzen du. Kondentsatu-biltegia beteta dagoenean soilik irekitzen da, metatutako ura askatuz sistemako aire-presioa alferrik galdu gabe.

G: Erraza al da iragazkiak ordezkatzea hain kabinete diseinu trinko batean?

E: Bai, itxiturak askatze azkarreko igogailu ateak ditu, kontsumigarri guztietarako sarbide osoa ematen dutenak. Olio-bereizlea, aire-iragazkiaren elementua eta lineako ikatz aktiboaren blokeak mantentze-lan azkar eta errazetarako kokatzen dira.
